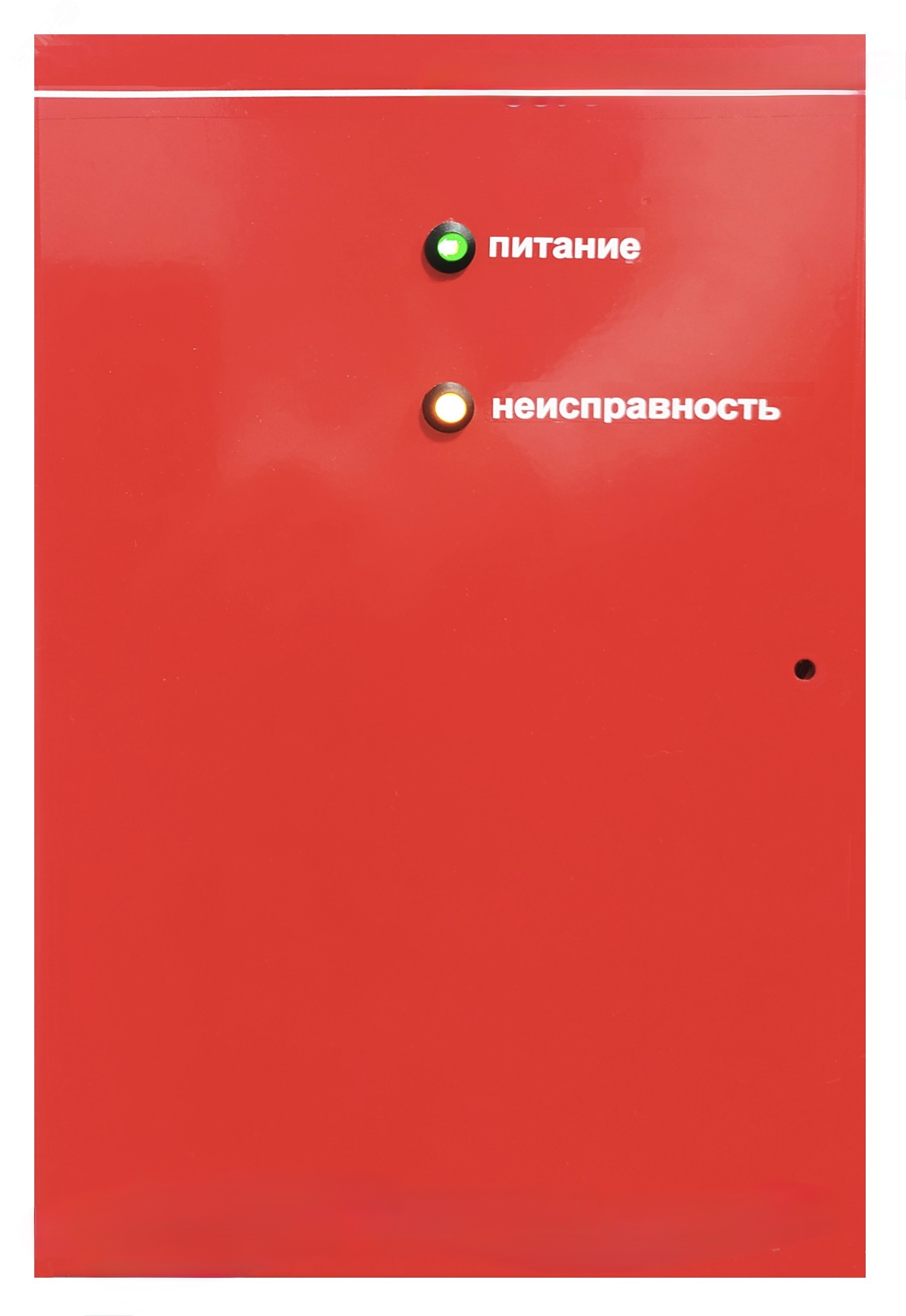

Блок коммутации и управления адресный БКУ-Н

Блок коммутации и управления БКУ-Н (далее – БКУ-Н) служит одним из основных компонентов системы пожарной автоматики типа ППУ «Квинта». Его основное назначение заключается в получении тревожных сигналов о пожаре и управляющих команд, последующей передаче этих данных на сигнализационные устройства и средства оповещения по заранее установленному порядку действий, контроле исправности подключённых электрических цепей, а также обеспечении двустороннего взаимодействия оператора с пунктом наблюдения.

Технические характеристики

Технические параметры	Значение
Максимальное количество защищаемых зон	2
Напряжение питания: – от основного источника питания постоянного тока, В / – от резервного источника питания постоянного тока, В	22,1-28,6 22,1-28,6
Напряжение питания, при котором БКУ-Н формирует событие о снижении напряжения, В	20
Максимальный ток потребления в дежурном режиме (без учёта внешних подключений), не более, мА	70
Максимальный ток потребления при включении всех выходов управления (без учёта внешних подключений), не более, мА	160
Количество встроенных независимых выходов управления ТСО	4
Максимальный коммутируемый ток по каждому выходу, А	5
Максимальный суммарный коммутируемый ток по 4-м выходам, А	12
Количество выходов управления разблокировкой СКУД	1
Характеристики выхода разблокировки СКУД (по постоянному току)	12 В/ 6А 24 В/ 3А
Максимальное количество ПВ-1, подключаемое на одну линию	5
Максимальное удаление ПВ-1 от БКУ-Н, м	200
Номинальное среднеквадратичное значение уровня выходного линейного аудиосигнала, В	3
Максимальный уровень выходного линейного аудиосигнала, В	5
Количество встроенных фонограмм в памяти	3
Скорость обмена данными по МЛС, бит/с	115200
Формат информационно-логического обмена по МЛС	1 стоповый бит, без паритета
Наличие гальванической изоляции ОЛС	+
Масса, не более, кг	1
Срок службы, не менее, лет	10
