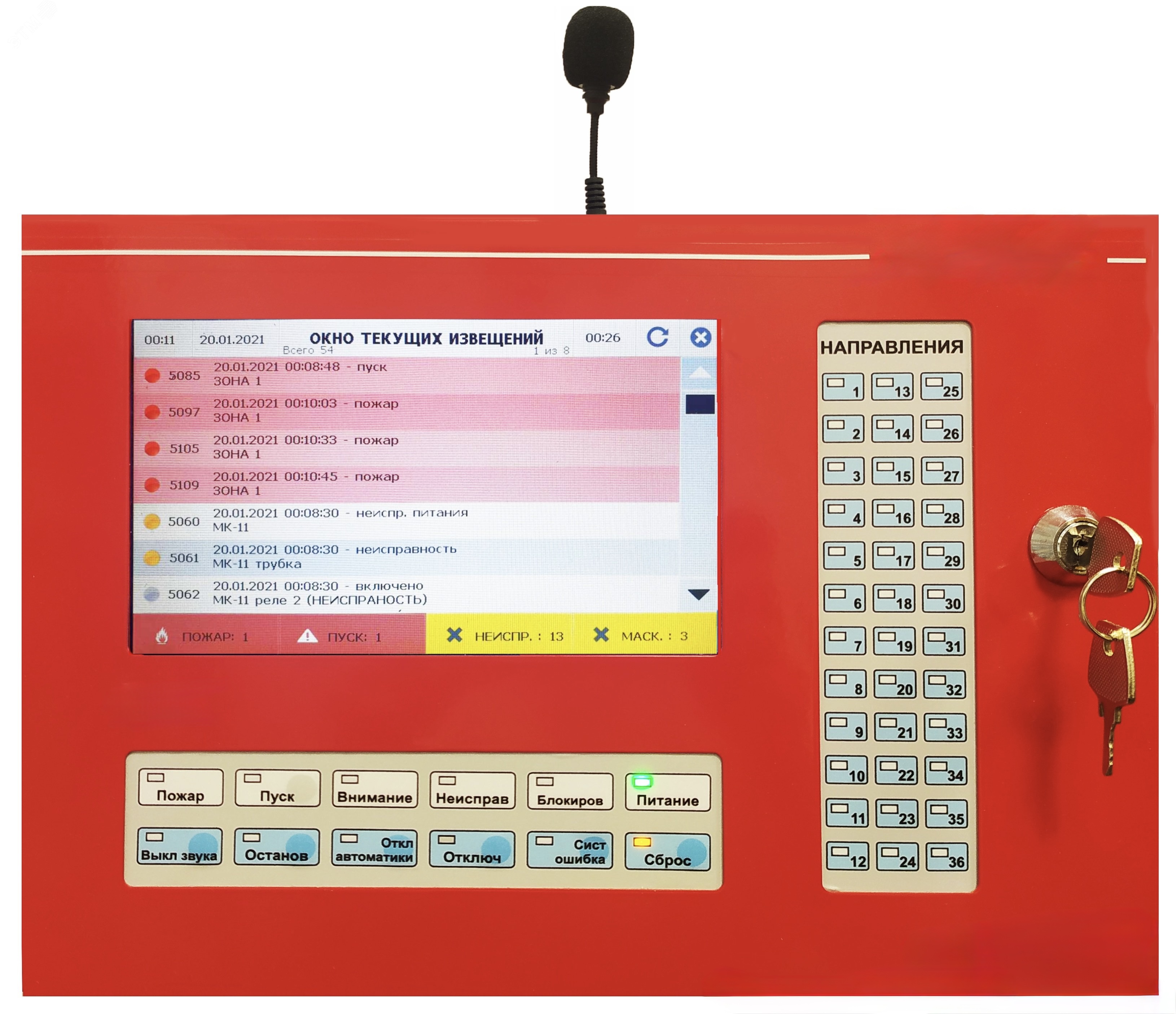

Прибор управления пожарный Квинта

Прибор управления пожарный ППУ «Квинта» (далее – ППУ) предназначен для создания систем оповещения о пожаре и управления эвакуацией типов СО-1, СО-2, СО-3, СО-4, СО-5 по ГОСТ Р 53325. ППУ выступает центральным блоком системы «Квинта». Совместно с прочими элементами комплекта ППУ принимает сигналы о возгорании от контрольных устройств пожарной сигнализации (ППКП), управляет работой аппаратуры звукового и визуального предупреждения, вспомогательным инженерным оборудованием, осуществляет обработку, фиксацию и отображение полученных сведений посредством встроенных индикаторов, а также передаёт соответствующую информацию на посты удалённого мониторинга (ПЦН).

Технические характеристики

Технические параметры	Значение
Максимальное количество защищаемых зон (направлений оповещения с индивидуальной световой и текстовой индикацией)	32
Максимальное количество контролируемых независимых выходов управления ТСО и усилителями ретрансляционными	64
Максимальное количество контролируемых БКУ-Н	16
Напряжение питания: – от основного источника питания постоянного тока, В / – от резервного источника питания постоянного тока, В	22,1-28,6 22,1-28,6
Напряжение питания, при котором ППУ формирует событие о низком уровне напряжения, В	20
Максимальный ток потребления в дежурном режиме, мА, не более	60
Максимальный ток потребления в режиме «пожар/тревога», мА, не более	120
Количество встроенных релейных выходов	2
Характеристики встроенных релейных выходов (по постоянному току)	12 В/ 2А 24 В/ 1А
Тип интерфейса связи с ПЦН (МЛС)	RS485
Скорость обмена данными по МЛС, бит/с	57600
Формат информационно-логического обмена по МЛС	2 стоповых бита, без паритета
Наличие гальванической изоляции МЛС	+
Тип интерфейса связи с БКУ-Н (ОЛС)	RS485
Скорость обмена данными по ОЛС, бит/с	115200
Формат информационно-логического обмена по ОЛС	1 стоповый бит, без паритета
Наличие гальванической изоляции ОЛС	+
Максимальная длина кольцевой ОЛС без использования репитеров, м	800
Максимальная длина отрезков ОЛС между репитерами, м	200
Длительность извещения о тревоге встроенных органов индикации и выходов управления прибора до отключения оператором	Постоянная
Объем журнала извещений, не менее	14000
Количество уровней доступа к функциям	4
Габаритные размеры корпуса, мм	300×205×50
Масса, кг, не более	2
Вероятность возникновения отказа за 1000 часов работы	0,01
Средняя наработка на отказ, не менее, ч	60000
Среднее время восстановления, не более, мин	30
Срок службы, лет не менее	10
